工作原理
永磁电机简述，电机定子由外壳、铁芯和绕组组成。带有绕组的定子铁芯直接热套在定子壳体内。定子铁芯由高质低耗的电气硅钢片冲叠而成，每片硅钢片的两面通过耐热无机涂层进行绝缘。整个定子铁芯在铁芯两端用钢环压紧。线圈和外沿形成了坚固且耐用的结构，能承受住因突然短路和突发负荷变化而产生的冲击。绝缘等级设计成f级，即很大热点温度限制在155℃。转子由转子支架、热套于转子上的铁芯、和安装于铁芯内的永磁体组成。转子轴由锻造钢支撑，并精加工到精确的规格。转子铁芯由硅钢片冲叠而成，冲叠在两片厚钢片之间。几个钢棒轴向穿过硅钢片，固定于端钢片上，以便使冲叠结构更加紧密、铁芯更加坚固。励磁能量由安装在转子铁芯内的永磁体提供。无需任何的外部连接。永磁材料是基于机械、发热和磁能退磁要求来选择的，并能够保证持续提供提升机工作需要的扭矩大小。

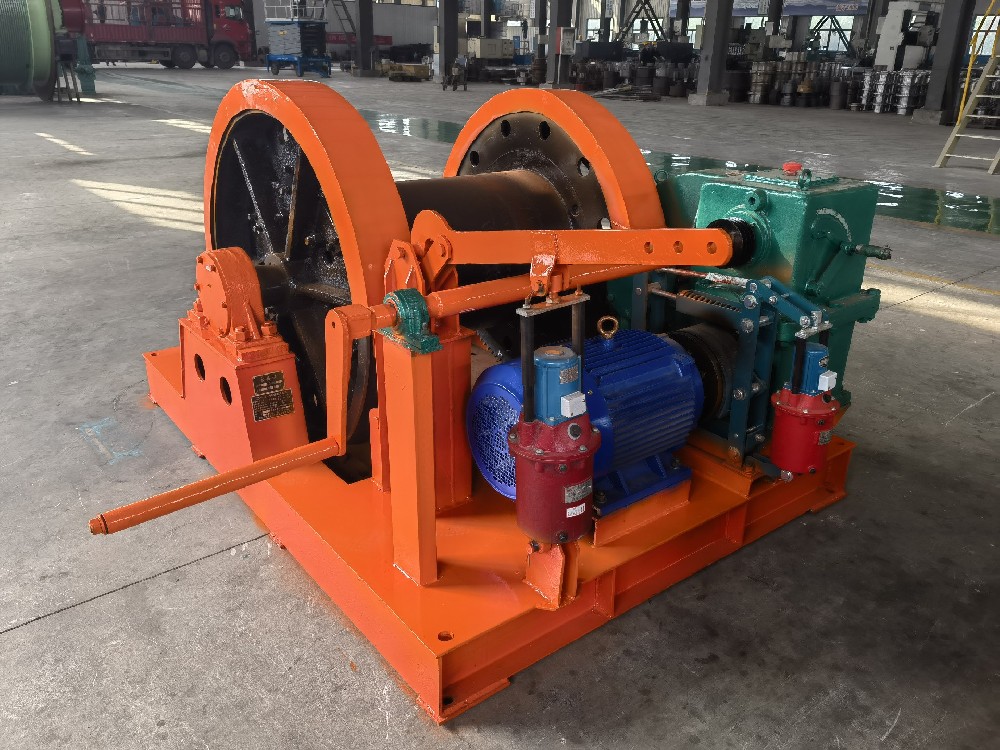

矿用提升绞车（永磁电机）的安装的使用和维护
1 严禁带电开盖。
2 维修时注意保护紧固件和保护引入装置里的橡胶密封圈。
3 设备运行时，需通水冷却。冷却水：电机的入口处冷却水温应不高于 33℃，也应不低于 5℃；
冷却水的压力为0.2～0.5mpa,流量不小于3t/h；
4 定子绕组端部每相均埋置热保护元件pt100，绕组温度不得高于130℃，通过变频器实现温度保护和预警。当绕组温度达到120℃时变频器应报警，超过130℃时变频器自动控制停机。
注意：
a）永磁电机在使用过程中的维护要根据煤矿安全规程定期进行检查，如外表面的完整情况，是否存在锈蚀等；
b）每隔一周左右，用干净的棉丝或泡沫塑料清除结合面上的煤尘并涂防锈油，防锈油不宜太多，否则影响性能；
c）检查接线是否有断线、是否有松动；
d）永磁电机经过长期闲置后再次使用时，一定要检查其性能是否完好。
e）如果发现有问题应更换下来带到地面进行维修；
